● 316L 特种无缝管制造，更高强度和更长使用寿命
● 光洁内表面处理，保证取样洁净度？
● 附国家许可压力容器制造证号
● 工作压力：15 MPa, 20 MPa
● 可选容积：50ml ~ 2000ml
● 多种连接形式可选
● 可选配安全爆破片或熔解塞，使用更安全
● 取样瓶标配阀门为不锈钢针阀
● 并有多种出口连接方式可选
● 300ml以上规格可选配安全塞
| 编号 | 特征描述 | 熔解温度 | 爆破压力 | 工作压力 |
| R20 | 易熔塞 | 100oC (212oF) | - | 3 MPa (435 psi) |
| R21 | 易熔塞 | 74oC (165oF) | - | 3 MPa (435 psi) |
| R30 | 爆破片 | - | 1.3 ~ 1.5 WP | 15 MPa (2200 psi) |
| R31 | 爆破片 | - | 1.3 ~ 1.5 WP | 20 MPa (2900 psi) |

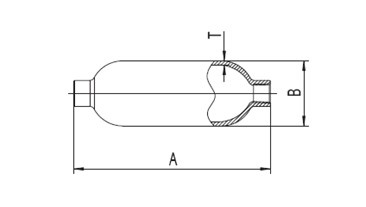

| 规 格 | 进出口连接 | 压 力 | 长度 A |
直径 B |
壁 厚 T |
| SL-CY206-25-FNT4 | 1/4" NPT(F) | 20 MPa | 83 mm | φ32 mm | ≥ 2.9 mm |
| SL-CY206-50-FNT4 | 1/4" NPT(F) | 20 MPa | 130 mm | φ32 mm | ≥ 2.9 mm |
| SL-CY206-100-FNT4 | 1/4" NPT(F) | 20 MPa | 225 mm | φ32 mm | ≥ 2.9 mm |
| SL-CY206-150-FNT4 | 1/4" NPT(F) | 20 MPa | 154 mm | φ51 mm | ≥ 4.7 mm |
| SL-CY206-300-FNT4 | 1/4" NPT(F) | 20 MPa | 268 mm | φ51 mm | ≥ 4.7 mm |
| SL-CY206-500-FNT4 | 1/4" NPT(F) | 20 MPa | 418 mm | φ51 mm | ≥ 4.7 mm |
| SL-CY206-1000-FNT4 | 1/4" NPT(F) | 20 MPa | 379 mm | φ76 mm | ≥ 6.7 mm |
| SL-CY206-2000-FNT4 | 1/4" NPT(F) | 20 MPa | 550 mm | φ89 mm | ≥ 7.8 mm |

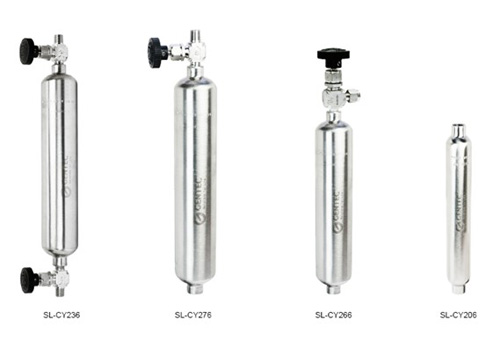

| SL - | CY2 | 0 | 6 - | 300 - | FNT4 - | RXX |
| 母体材料 | 系列号 | 结构类型 | 压力等级 | 容积 ml (cc) |
瓶口或阀 出口连接 |
选项 |
| SL: 316L | CY2: 双端取样钢瓶 | 0: 空瓶，不带阀 2: 带两个针阀，径向出口 3: 带两个针阀，轴向出口 4: 带两个针阀，异向出口 6: 带单个针阀，径向出口 7: 带单个针阀，轴向出口 |
5: 15 MPa (2200 psi) 6: 20 MPa (2900 psi) |
50 100 150 300 500 1000 2000 |
FNT: NPT 内螺纹 NT: NPT 外螺纹 TF: 卡套 FRT: R 锥管内螺纹 |
H: 带把手 RXX: 带安全塞 （XX为安全塞规格） |
